止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
产品介绍：

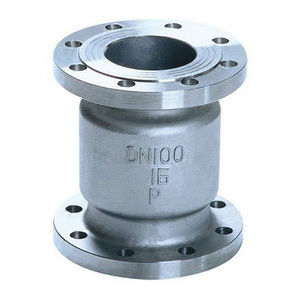

H42W不锈钢法兰立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
不锈钢法兰立式止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
| 技术参数 | 压力等级 | ||||||||||
| 16 | 20 | 25 | 32 | 35 | 40 | 45 | 50 | 60 | 70 | ||
| 工作压力（Mpa） | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 | ≤45 | ≤50 | ≤60 | ≤70 | |
| 试验压力（M） | 强度 | 24 | 30 | 37.5 | 48 | 52.5 | 60 | 67.5 | 75 | 90 | 105 |
| 密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | 49.5 | 55 | 66 | 77 | |
| 介质 | 水、油等 | ||||||||||
| 温度 | ≤120℃ | ||||||||||
主要尺寸及重量：
| 公称压力 PN | 公称通径 DN | 主要连接尺寸 | 外形 尺寸 | ||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| H42W-16P.R | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
| 型号 | 公称通径DN | L | D | D1 | D2 | b | Z-φd |
H42W-25P.R -40 | 15 | 85 | 95 | 65 | 45 | 16 | 4-φ14 |
| 20 | 95 | 105 | 75 | 55 | 16 | 4-φ14 | |
| 25 | 100 | 115 | 85 | 65 | 16 | 4-φ14 | |
| 32 | 120 | 135 | 100 | 78 | 16 | 4-φ18 | |
| 40 | 130 | 145 | 110 | 88 | 18 | 4-φ18 | |
| 50 | 140 | 160 | 125 | 100 | 20 | 4-φ18 | |
| 65 | 160 | 180 | 145 | 120 | 22 | 8-φ18 | |
| 80 | 185 | 195 | 160 | 135 | 22 | 8-φ18 | |
| 100 | 210 | 230 | 190 | 160 | 24 | 8-φ23 | |
| 125 | 250 | 275 | 220 | 188 | 28 | 8-φ25 | |
| 150 | 300 | 300 | 250 | 218 | 30 | 8-φ25 | |
| 200 | 380 | 360 | 310 | 278 | 34 | 12-φ25 |
主要零部件材质:
零件 名称 | 材质 | ||||||||
C | P | P3 | P8 | R | R3 | R8 | R1 | R2 | |
阀体 | WCB | ZG1Cr 18Ni9 | CF3 | CF8 | ZG1Cr18 Ni12Mo2Ti | CF3M | CF8M | 1.4529 | 双相 不锈钢 |
阀盖 | WCB | ZG1Cr 18Ni9 | CF3 | CF8 | ZG1Cr18 Ni12Mo2Ti | CF3M | CF8M | 1.4529 | 双相 不锈钢 |
阀瓣 | WCB | ZG1Cr 18Ni9 | CF3 | CF8 | ZG1Cr18 Ni12Mo2Ti | CF3M | CF8M | 1.4529 | 双相 不锈钢 |
摇杆 | 2Cr13 | 1Cr18 Ni9 | 304L | 304 | 1Cr18Ni 12Mo2Ti | 316L | 316 | 1.4529 | 双相 不锈钢 |
适用 | 水、 气、油 | 硝酸类 | 醋酸类 | 含有氯离子 的介质 | |||||
适用温度 | -29～425℃ | -29～540℃ | |||||||
